توضیحات

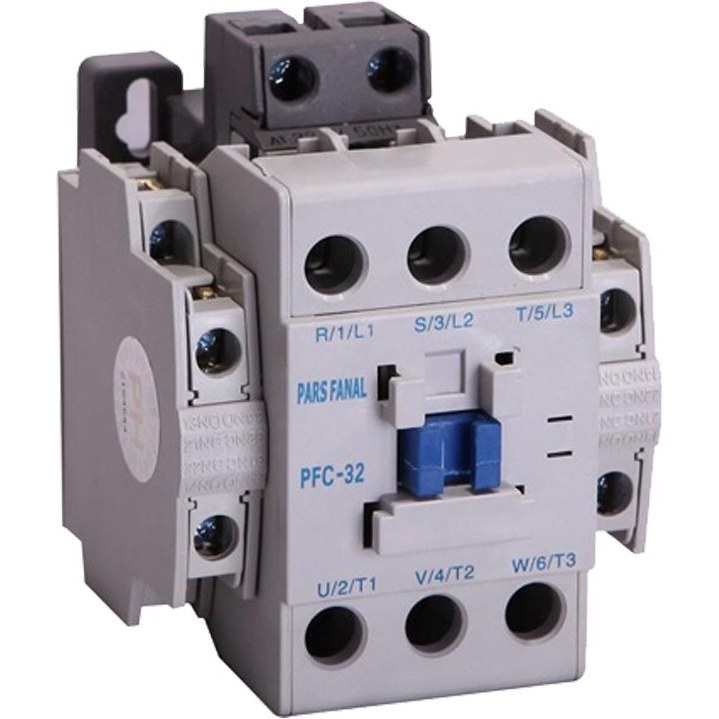

کنتاکتور وسیله ای است که در آن با استفاده از خاصیت الکترومغناطیس تعدادی کنتاکت به یکدیگر وصل یا از یکدیگر جدا می شوند از این خاصیت جهت قطع و وصل و یا تغییر اتصال مدار و موتورهای الکتریکی استفاده می شود. کنتاکتور پارس فانال از سه بخش اصلی تیغه، بوبین و محفظه تشکیل شده است عملکرد آن به منظور حفاظت از وسایل برقی می باشد.
کنتاکتور پارس فانال برای کنترل مدار در مقابل جریان بیش از حد به کار گرفته میشود و شباهت زیادی به رله دارد و تفاوت اصلی این دو در سرعت قطع و وصل بالای کنتاکتور نسبت به رله و کاربرد آن میباشد.
از دیگر ویژگیهایی این کلید محافظ جان پارس فانال قابلیت کنترل از راه دور آن است برای جریان هایی با آمپر بالا استفاده می شود که کاربرد اصلی آن در تابلو برق های صنایع مختلف می باشد جریان کار نامی یک کنتاکتور جریانی است که شرط استفاده از کنتاکتور را بیان می کند.
کنتاکتور پارس فانال با بوبین 24VDC الی 110VDCیک سوئیچ (رله) کنترل شده ی الکتریکی می باشد که کاربرد بسیار بالایی در صنعت برق و در خصوص استفاده در مدار های الکتریکی جهت کلید زنی (سوئیچینگ) دارند
ویژگی ها
- امکان کنترل از راه دور توسط مصرف کننده
- امکان کنترل مصرف کننده از چند محل
- سرعت قطع و وصل بالا
- عرضه با ولتاژهای مختلف بوبین : 110,48,24 ولت DC
- ارزه کنتاکت های کمکی برای فرمان پذیری بیشتر
- کلیدهای مینیاتوری تا 63 آمپر عرضه میشود اما کنتاکتور از 9 آمپر تا 40 آمپر ساخته می شود.
- کنتاکتور دارای وسایل جانبی بیشتری نسبت به نوع کلید مینیاتوری دارا می باشد.
- در صورت قطع شدن مدار های صنعتی در هنگام ایجاد خطا در سیستم سریعاً در حالت آماده به کار می شود.
- دارای تاییدیه توانیر
- دارای گواهی استاندارد تشویقی
- کنترل و قطع جریان های اضافه بار و اتصال کوتاه
- مطابق با استاندارد IEC 60947
- قابلیت نصب در مدارهای شبکه تکفاز تا 50 آمپر و در مدارهای شبکه سه فاز تا 32 آمپر
مشخصات فنی
- ولتاژ تغذیه بوبین : 60HZ – 50 / 24 – 110 VDC
- ولتاژ ورودی به تیغه های کنتاکت ها : 60HZ – 50 / 180 – 250 VAC/300-500 VAC/3PH
- قدرت قطع بر حسب کیلو وات (KW) : 15 کیلو وات
جریان نامی AC/3PH (شبکه سه فاز)
- 32 آمپر
جریان نامی AC/1PH (شبکه تکفاز)
- 50 آمپر
تعداد پل
- سه پل
تعداد کنتاکت های کمکی
- 2NO + 2NC (2 باز و 2 بسته)
مدل دستگاه
- PFD-32A
