توضیحات

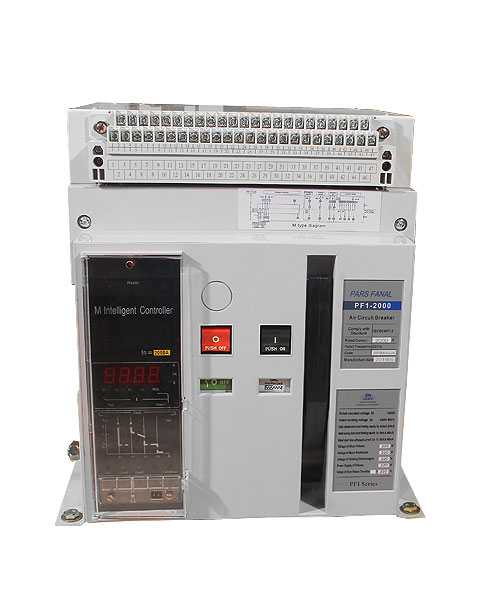

کلید هوایی پارس فانال یک قطع کننده اتوماتیک فشار ضعیف است که معمولاً در آمپر های بالا مورد استفاده قرار می گیرد علت نام گذاری این کلید به خاطر مکانیزم خاموش کردن جرقه در محفظه ای است که به صورت کاملاً فشرده با هوای آزاد پر شده است. این کلید دو وضعیت اصلی سوئیچینگ و حفاظت مدار را برعهده دارد که این محافظ معمولاً در برابر کاهش یا افزایش ولتاژ رخ می دهد.این کلیدها نسبت به سایر کلیدهای اتوماتیک فشار ضعیف می تواند رنج جریانی بیشتری را تحت سلطه بگیرد و در ورودی تابلو برق ها هم نصب شود کلیدهای هوایی پارس فانال به صورت چهار پل و یا سه پل طراحی می شوند.
کلید محافظ جان پارس فانال دارای بخش حفاظتی به نام TRIP بود که به دو مدل غیر قابل تنظیم یا FIX و قابل تنظیم ADJUSTABLE تقسیم میشود. این مدل به صورت قابل تنظیم است این کلید اتوماتیک قابلیت نصب به صورت عمودی و افقی را داشته و قابلیت مانیتورینگ وضعیت کلید در اتاق کنترل با استفاده از کنتاکت های فرعی را دارد و در مواقع قطع جریان با کمک ژنراتور اضطراری میتوانید به صورت دستی و یا اتوماتیک جریان را مجدداً برقرار کند کار اصلی این دستگاه کنترل و قطع جریان های اضافه بار و اتصال کوتاه بوده که این کار توسط کنتاکت های دستگاه صورت میگیرد و بعد از رفع مشکل جریان مجدد در مدار راه اندازی می شود.
برای اینکه در سیستم ها خطا یا حالت های غیر عادی تشخیص داده شود وقسمت های معیوب را از سیستم خارج کند بایستی از یک سیستم حفاظتی استفاده شود کلیدهای هوای پارس این کار را به خوبی انجام میدهند و قسمت های معیوب شده شناخته و جدا می شوند.
تفاوت کلید های هوایی ثابت و کشویی
- کلید های هوایی ثابت و کشویی یا فیکس آن دسته از کلید هایی هستند که در محل مورد نظر نصب می شوند و پس از نصب کردن آن ها نمی توان جای آنها را تغییر داد و یا اینکه آنها را جابجا کرد.
- اما مدل کشویی این کلیدها به صورتی است که روی یک ریل نصب می شوند و به راحتی می توان آنها را جابجا کرد در واقع پس از نصب کلید ها می توان به بخشهای مختلف آن دسترسی پیدا کرد.
رله های جانبی
- شامل رله شنت تریپ رله افت ولتاژ کنتاکتور کمکی واحد محدود کننده جریان و… می شوند با توجه به این رله می توان گفت که به کار بردن این کلید ها در مدار می توان یک حفاظت کامل را ایجاد کند.
ویژگی ها
- کلیدهای اتوماتیک قابل تنظیم از 1600 آمپر تا 3200 آمپر ساخته می شود.
- کلید اتوماتیک هوایی دارای وسایل جانبی بیشتری نسبت به نوع کلید مینیاتوری دارا می باشد.
- رد کردن تمام خطاها آلارم ها بسیاری از پارامتر ها و رویدادهای مهم که رخ می دهند.
- دارای موتور رله شنت کمکی و رله آندر ولتاژ
- سوئیچینگ اصلی در سیستم های توزیع نیرو
- اندازه گیری بسیاری از پارامترهای شبکه از جمله هارمونیک
- ثبت کلیه خطاها آلارم ها و بسیاری از پارامتر ها و رویدادهای مهم
- حساس به اتصال کوتاه
- حساس به اتصال دو فاز
- مقاوم در برابر گرد و غبار
- دارای استاندارد IEC-60947-2
- کنترل و قطع جریان های اضافه بارو اتصال کوتاه
- قابلیت نصب در مدارهایی تا 2000 آمپر
مشخصات فنی
- ولتاژ تغذیه : 60HZ – 50 / 300 – 500 VAC/3PH
- قدرت قطع ولتاژ : 80 کیلو ولت
جریان بدنه (تیپ)
- 2000
جریان نامی
- 1600 آمپر
تعداد پل
- سه پل
درجه حفاظت
- IP20
مدل دستگاه
- PF1-2000A
