توضیحات

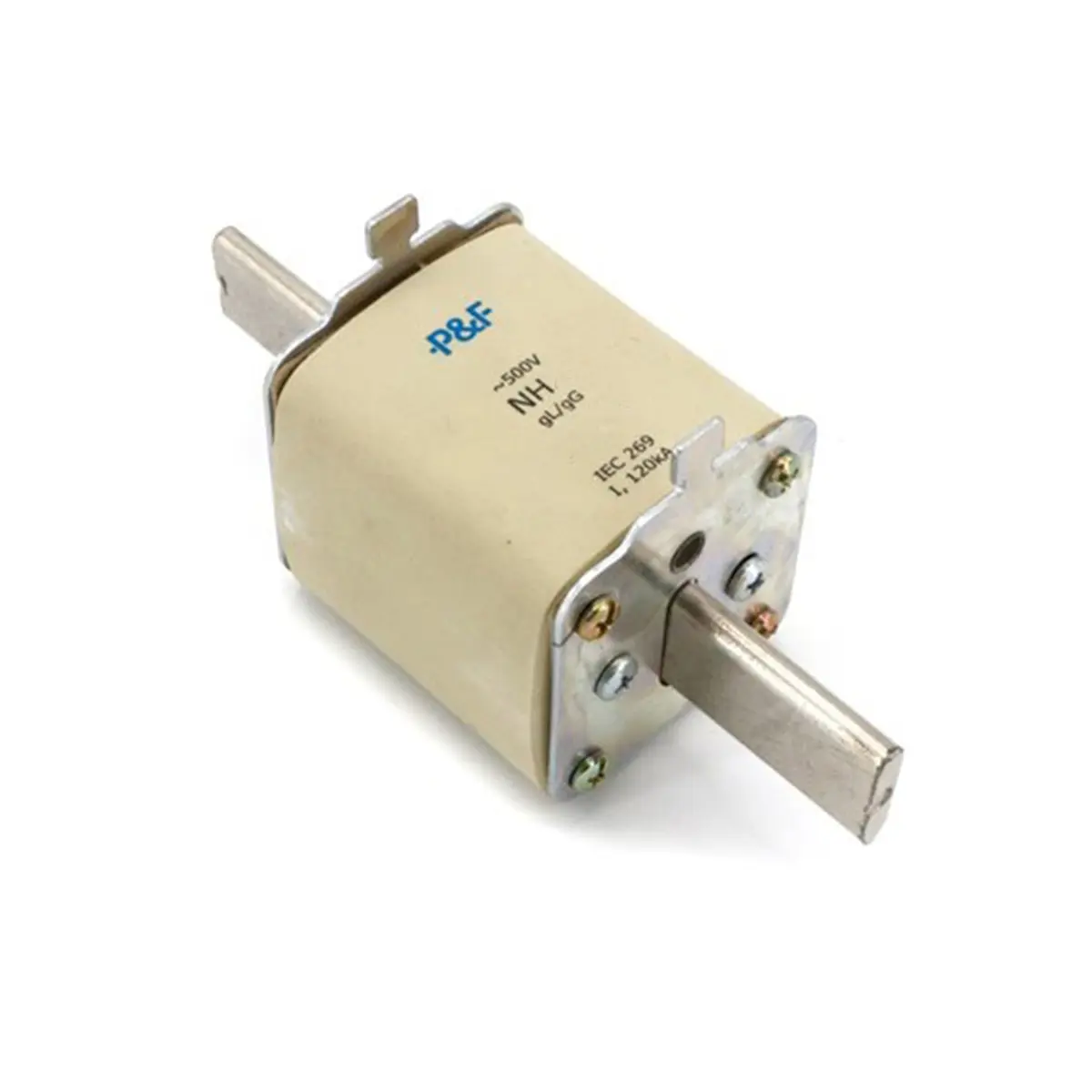

فیوز کاردی یک دستگاه حفاظتی است که در مدارهای الکتریکی استفاده می شود تا از آسیب دیدن مدار و تجهیزات در برابر جریان بیش از حد یا اتصال کوتاه جلوگیری کند. فیوز کاردی معمولاً از یک سیم نازک یا ورق فلزی ساخته شده است که در یک محفظه شیشه ای یا پلاستیکی قرار دارد. زمانی که جریان بیش از حد از طریق فیوز عبور می کند، سیم یا ورق فلزی ذوب می شود و مدار را قطع می کند. این از آسیب دیدن مدار و تجهیزات جلوگیری می کند. فیوز کاردی یکی از انواع تجهیزات حفاظتی در برابر اضافه جریان در تاسیسات الکتریکی میباشد فیوزهای کاردی در مدار سری بسته میشوند و همیشه در مسیر سیم فاز قرار میگیرد.
فیوزهای کاردی با توجه به نوع فعالیتهای صنعتی دارای انواع مختلفی میباشد که به منظور حفاظت از خطهای قدرت و تجهیزات در برابر اضافه بار و اتصال کوتاه مورد استفاده از کلید فیوز و پایه فیوز در مدار قرار میگیرند.
مشخصه (کلاس) فیوزها عبارت اند از :
gL/ gG حفاظت کامل مصارف عمومی
aM حفاظت محدود حفاظت از موتورها در برابر اتصال کوتاه
gR حفاظت کامل حفاظت از نیمه رساناها و مدار
aR حفاظت محدود حفاظت از نیمه رسانهها
gS حفاظت کامل ترکیب aR و gR
gB حفاظت کامل حفاظت دستگاههای استخراج معدن
gTr حفاظت کامل حفاظت ترانسفورمرها
ویژگی ها
- قابلیت حفاظت در مقابل اضافه جریان اضافه بار در مدار
- مطابق استاندارد IEC 60269
- کیفیتی بالا
- عملکرد به موقع
- بدنه سرامیکی
- قابلیت نصب در مدارهای شبکه تکفاز و سه فاز تا 100 آمپر
مشخصات فنی
- ولتاژ تغذیه : 60HZ – 50 / 110 – 500VAC
- قدرت قطع (KA) : 120 کیلو آمپر
جریان نامی(A)
- 100 آمپر
مشحصه (کلاس) فیوز کاردی :
- gL/ gG (حفاظت کامل) : مصارف عمومی
مدل دستگاه
- NH0
