توضیحات

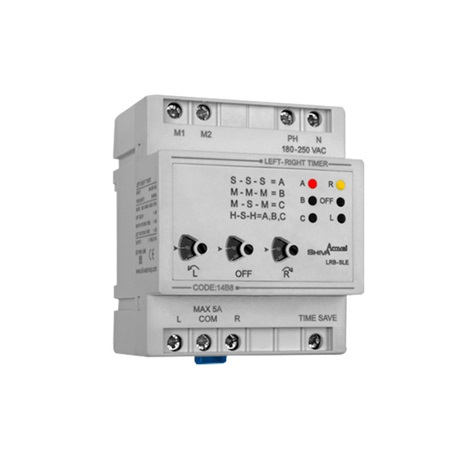

با استفاده از تایمر چپگرد راستگرد شیوا امواج میتوانید به ساده ترین شکل مدار چپگرد راستگرد خود را طراحی نمایید. این دستگاه شامل سه تایم قابل تنظیم برای حالت چپگرد راستگرد و زمان تاخیر (استراحت) بین چپگرد راستگرد می باشد. رنج های مختلف زمانی (با توجه به وضعیت اتصال ترمینال های M1 و M2 به PH) قابل تغییر است.
ویژگی ها
سه عدد نشانگر برای اعلام
- L : وصل رله چپ گرد
- OFF :استراحت
- R : وصل رله راست گرد
سه عدد نشانگر معرف محدوده زمانی انتخاب شده
- S-S-S=A
- M-M-M=B
- M-S-M=C
- H-S-H=A,B,C
قابلیت تنظیم زمان های چپ گرد استراحت راستگرد
قابلیت انتخاب ۴ محدوده زمانی
- SSS : ثانیه – ثانیه – ثانیه
- MMM : دقیقه – ثانیه – دقیقه
- MSM : دقیقه – دقیقه – دقیقه
- HSH : ساعت – دقیقه – ساعت
عدم تغییر زمان تنظیم شده در اثر ضربات کنتاکتور تابلو
نگهداری زمان سپری شده در حالت قطع برق در صورت نیاز
مشخصات فنی
- ولتاژ تغذیه : 60HZ – 50 / 180 – 250VAC
کارایی در
- دما : 20C…+65C-
- رطوبت : %70
محدوده تنظیم زمان
- ثانیه : 60 -1
- دقیقه : 60 -1
- ساعت : 60 -1
خروجی
- 2عدد رله 5 آمپر
مدل دستگاه
- LRB-SLE
وزن دستگاه
- 165 گرم
ابعاد دستگاه
- (60*86*72)mm
